Te r m i n a r a r e p a r a ç ã o
– Soltar o tubo de pressão do compressor da válvula.
– Fixar a tampa da válvula.
– Desligar a ficha do compressor da rede de bordo.
– Arrumar todos os utensílios utilizados na reparação.
NotaO compressor não deverá ser nunca accionado durante mais de 6 minutos.
Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados têm de ser substituídos.tampa da caixa dos fusíveis
– Desligar a ignição e o respectivo consumidor eléctrico.
– Localizar o fusível que pertence ao consumidor que deixou de funcionar ⇒página 221.
– Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.

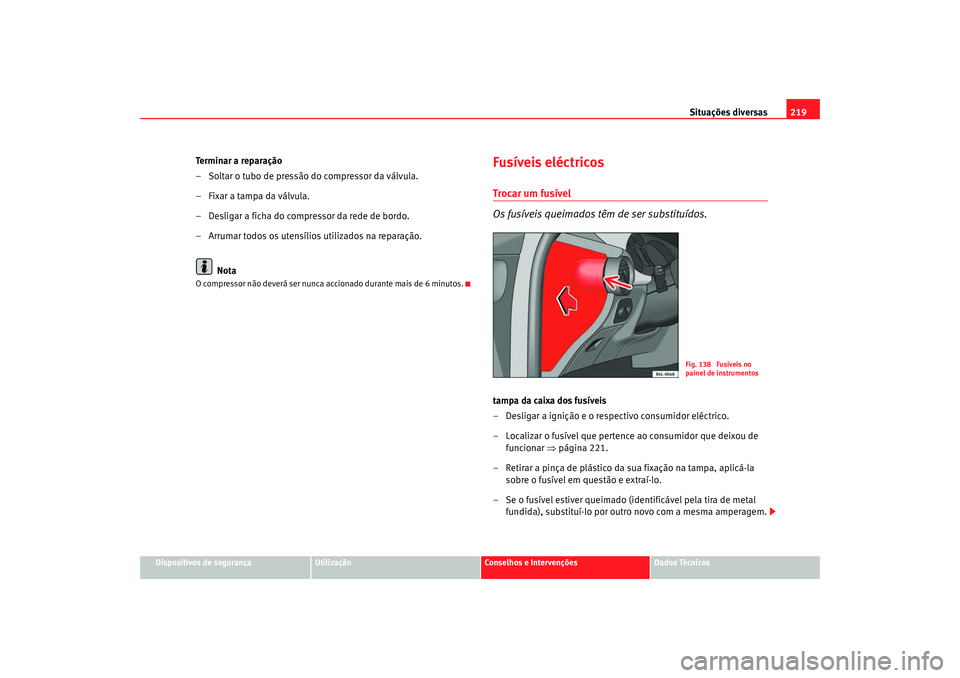

Fig. 138 Fusíveis no
painel de instrumentos
COR_POR_0707 Seite 219 Freitag, 3. August 2007 9:15 09

Situações diversas

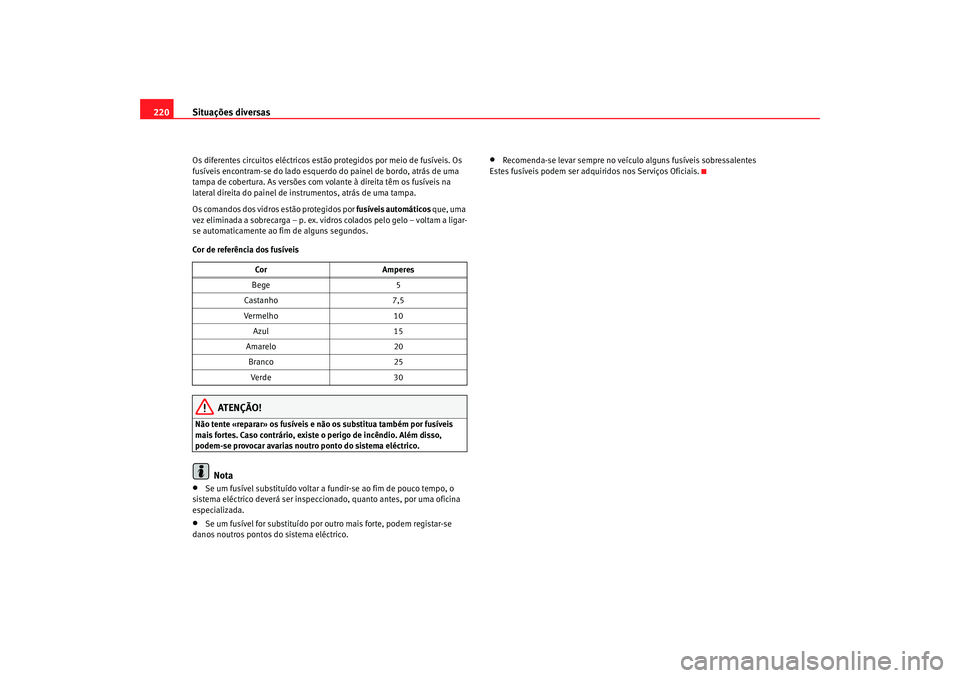

220Os diferentes circuitos eléctricos estã o protegidos por meio de fusíveis. Os
fusíveis encontram-se do lado esquerdo do painel de bordo, atrás de uma
tampa de cobertura. As versões com vo lante à direita têm os fusíveis na
lateral direita do painel de in strumentos, atrás de uma tampa.
Os comandos dos vidros estão protegidos por fusíveis automáticos que, uma
vez eliminada a sobrecarga – p. ex. vidros colados pelo gelo – voltam a ligar-
se automaticamente ao fim de alguns segundos.
Cor de referência dos fusíveis
ATENÇÃO!
Não tente «reparar» os fusíveis e não os substitua também por fusíveis
mais fortes. Caso contrário, existe o perigo de incêndio. Além disso,
podem-se provocar avarias noutro ponto do sistema eléctrico.
Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccion ado, quanto antes, por uma oficina
especializada.
•
Se um fusível for substituído por outro mais forte, podem registar-se
danos noutros pontos do sistema eléctrico.
•
Recomenda-se levar sempre no veículo alguns fusíveis sobressalentes
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
Cor Amperes
Bege 5
Castanho 7,5
Vermelho 10
Azul 15
Amarelo 20
Branco 25
Verde 30
COR_POR_0707 Seite 220 Freitag, 3. August 2007 9:15 09

Situações diversas221
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

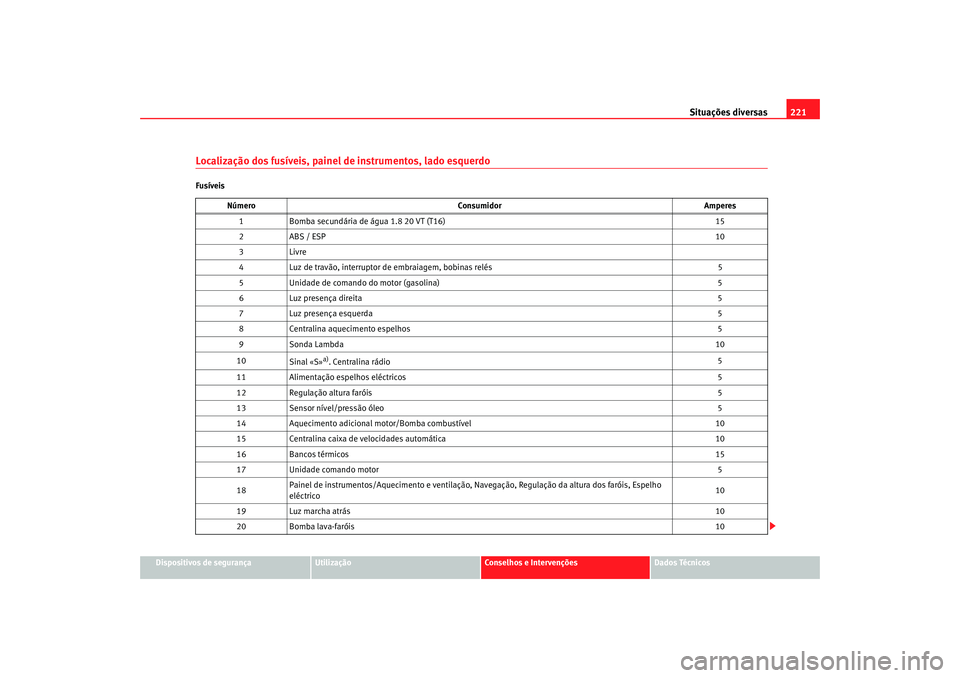

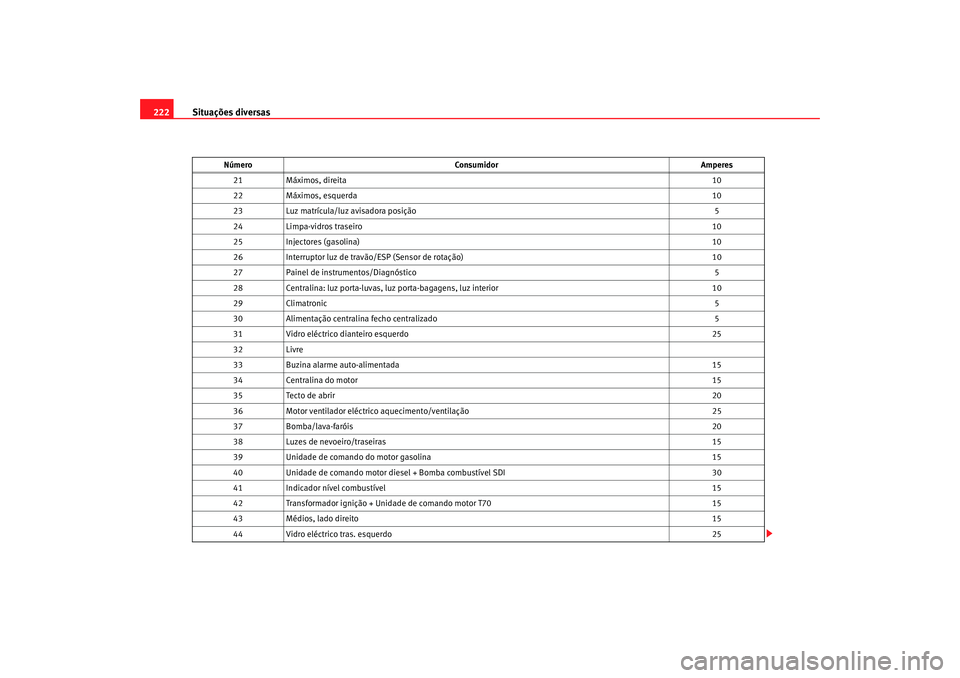

Localização dos fusíveis, painel de instrumentos, lado esquerdoFusíveis
Número Consumidor Amperes
1 Bomba secundária de água 1.8 20 VT (T16) 15
2A BS / E SP 10
3L iv re
4 Luz de travão, interruptor de embraiagem, bobinas relés 5
5 Unidade de comando do motor (gasolina) 5
6 Luz presença direita 5
7 Luz presença esquerda 5
8 Centralina aquecimento espelhos 5
9 Sonda Lambda 10
10 Sinal «S»
a). Centralina rádio 5
11 Alimentação espelhos eléctricos 5
12 Regulação altura faróis 5
13 Sensor nível/pressão óleo 5
14 Aquecimento adicional motor/Bomba combustível 10
15 Centralina caixa de velocidades automática 10
16 Bancos térmicos 15
17 Unidade comando motor 5
18 Painel de instrumentos/Aquecimento e ventilação,
Navegação, Regulação da altura dos faróis, Espelho
eléctrico 10
19 Luz marcha atrás 10
20 Bomba lava-faróis 10
COR_POR_0707 Seite 221 Freitag, 3. August 2007 9:15 09

Situações diversas
222
21 Máximos, direita 10
22 Máximos, esquerda 10
23 Luz matrícula/luz avisadora posição 5
24 Limpa-vidros traseiro 10
25 Injectores (gasolina) 10
26 Interruptor luz de travão/ESP (Sensor de rotação) 10
27 Painel de instrumentos/Diagnóstico 5
28 Centralina: luz porta-luvas, luz porta-bagagens, luz interior 10
29 Climatronic 5
30 Alimentação centralina fecho centralizado 5
31 Vidro eléctrico dianteiro esquerdo 25
32 Livre
33 Buzina alarme auto-alimentada 15
34 Centralina do motor 15
35 Tecto de abrir 20
36 Motor ventilador eléctrico aquecimento/ventilação 25
37 Bomba/lava-faróis 20
38 Luzes de nevoeiro/traseiras 15
39 Unidade de comando do motor gasolina 15
40 Unidade de comando motor diesel + Bomba combustível SDI 30
41 Indicador nível combustível 15
42 Transformador ignição + Unidade de comando motor T70 15
43 Médios, lado direito 15
44 Vidro eléctrico tras. esquerdo 25
Número
Consumidor Amperes
COR_POR_0707 Seite 222 Freitag, 3. August 2007 9:15 09

Situações diversas223
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

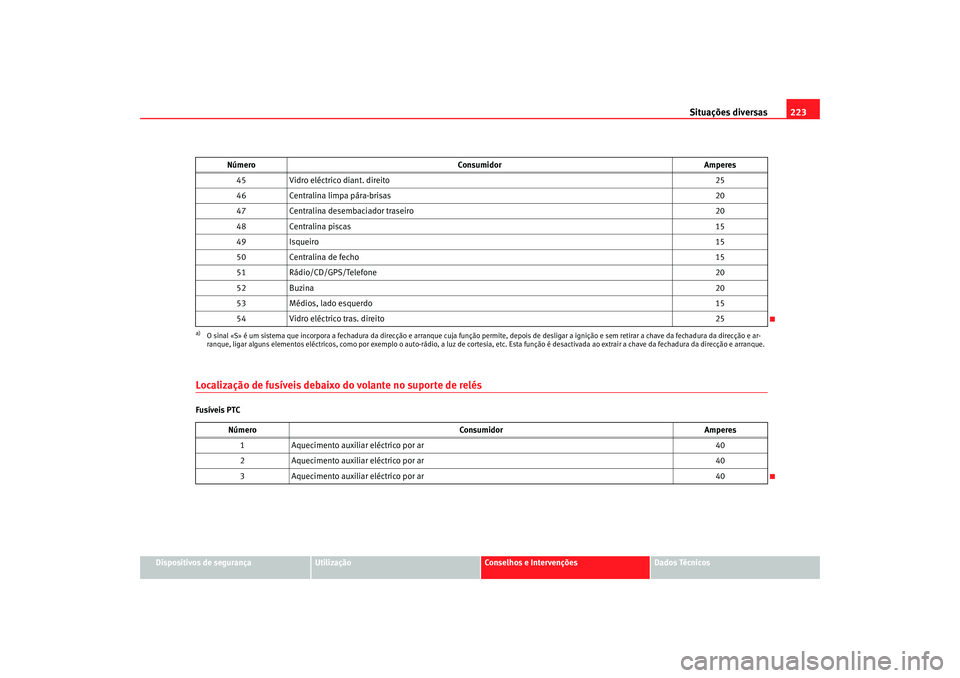

Localização de fusíveis debaixo do volante no suporte de relésFusíveis PTC45
Vidro eléctrico diant. direito 25
46 Centralina limpa pára-brisas 20
47 Centralina desembaciador traseiro 20
48 Centralina piscas 15
49 Isqueiro 15
50 Centralina de fecho 15
51 Rádio/CD/GPS/Telefone 20
52 Buzina 20
53 Médios, lado esquerdo 15
54 Vidro eléctrico tras. direito 25a)O sinal «S» é um sistema que incorpora a fechadura da direcção e arranque cuja função permite, depois de desligar a ignição e s em retirar a chave da fechadura da direcção e ar-
ranque, ligar alguns elementos eléctricos, como por exemplo o auto-rádio, a luz de cortesia, etc. Esta função é desactivada ao extrair a chave da fechadura da direcção e arranque.
NúmeroConsumidor Amperes
1 Aquecimento auxiliar eléctrico por ar 40
2 Aquecimento auxiliar eléctrico por ar 40
3 Aquecimento auxiliar eléctrico por ar 40
Número
Consumidor Amperes
COR_POR_0707 Seite 223 Freitag, 3. August 2007 9:15 09

Situações diversas
224Localização de fusíveis no compartimento do motor sobre a bateriaFusíveis de metal
6)
Fusíveis não metálicos

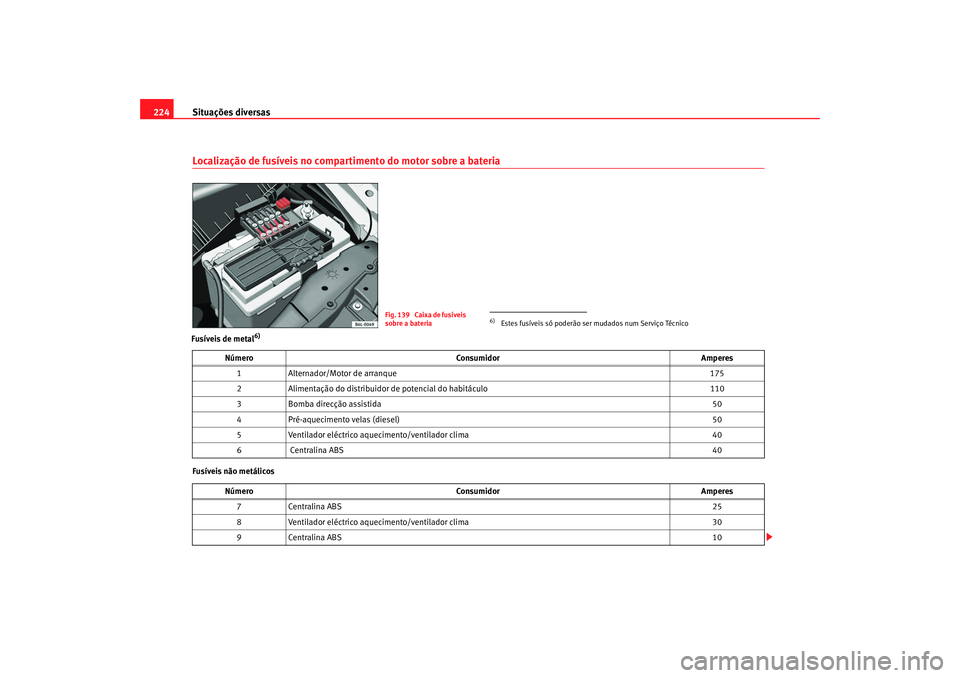

Fig. 139 Caixa de fusíveis
sobre a bateria
6)Estes fusíveis só poderão ser mudados num Serviço Técnico
Número Consumidor Amperes
1 Alternador/Motor de arranque 175
2 Alimentação do distribuidor de potencial do habitáculo 110
3 Bomba direcção assistida 50
4 Pré-aquecimento velas (diesel) 50
5 Ventilador eléctrico aquec imento/ventilador clima 40
6 Centralina ABS 40
Número Consumidor Amperes
7 Centralina ABS 25
8 Ventilador eléctrico aquec imento/ventilador clima 30
9 Centralina ABS 10
COR_POR_0707 Seite 224 Freitag, 3. August 2007 9:15 09

Situações diversas225
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

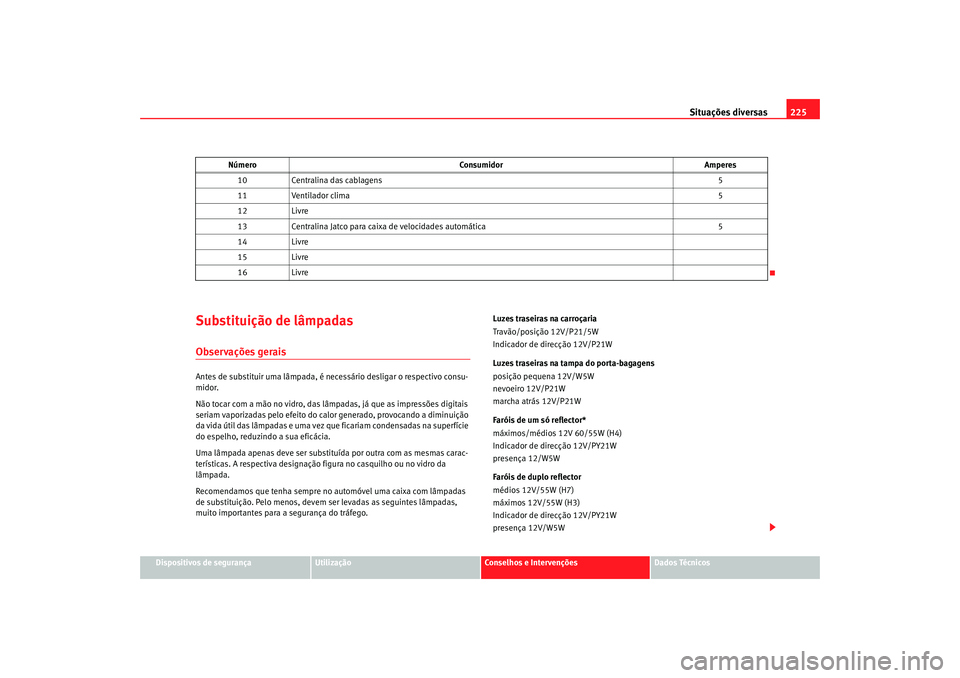

Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calor generado, provocando a diminuição
da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia.
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação fi gura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego. Luzes traseiras na carroçaria
Travão/posição 12V/P21/5W
Indicador de direcção 12V/P21W
Luzes traseiras na tampa do porta-bagagens
posição pequena 12V/W5W
nevoeiro 12V/P21W
marcha atrás 12V/P21W
Faróis de um só reflector*
máximos/médios 12V 60/55W (H4)
Indicador de direcção 12V/PY21W
presença 12/W5W
Faróis de duplo reflector
médios 12V/55W (H7)
máximos 12V/55W (H3)
Indicador de direcção 12V/PY21W
presença 12V/W5W
10
Centralina das cablagens 5
11 Ventilador clima 5
12 Livre
13 Centralina Jatco para caixa de velocidades automática 5
14 Livre
15 Livre
16 Livre
Número
Consumidor Amperes
COR_POR_0707 Seite 225 Freitag, 3. August 2007 9:15 09

Situações diversas
226Faróis de xénon
7)
Médios 12V/35W (D1S)
8)
máximos 12V/55W (H7)
Indicador de direcção 12V/PY21W
presença 12V/W5W
Farol de nevoeiro*
Farol de nevoeiro 12V/55W (H3)
Luz da matrícula
Luz da matrícula - C5W
Cuidado!
•
As lâmpadas de halogéneo (H3, H7, H4...) estão sob pressão, pelo que
podem rebentar ao substituí-las.
•
Por esse motivo, deve usar luvas e óculos de protecção para substituir
uma lâmpada de halogéneo.Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. Todavia, em seguida descreve-se
o procedimento da referida substituiç ão, à excepção dos faróis de xénon*.
Lâmpadas do farol principal
Médios
Máximos
7)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.8)As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.

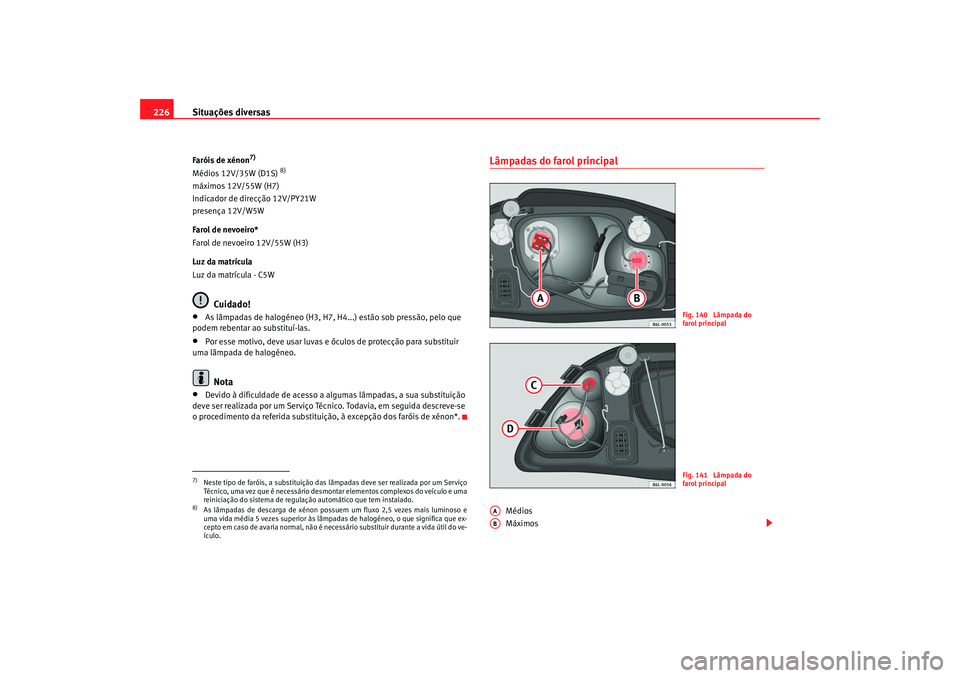

Fig. 140 Lâmpada do
farol principalFig. 141 Lâmpada do
farol principal
AAAB
COR_POR_0707 Seite 226 Freitag, 3. August 2007 9:15 09

Situações diversas227
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Luz de presença
Luz intermitente
Lâmpada da luz de médios
– Abrir a tampa do compartimento do motor.
– Desloque os tirantes
⇒fig. 142 para fora, no sentido das
setas e puxe a tampa.
– Retira a ficha do cabo da lâmpada ⇒fig. 143.
– Desengate a mola e retire-a.
– Extraia a lâmpada e coloque uma nova na mesma posição, certi- ficando-se que fica bem colocada.
– Pressione a mola sobre o casquilho da lâmpada e engate-a.
– Ligue a ficha.
– Coloque a tampa de plástico e coloque os tirantes ⇒fig. 142 .
– Verifique a focagem dos faróis.
ACAD

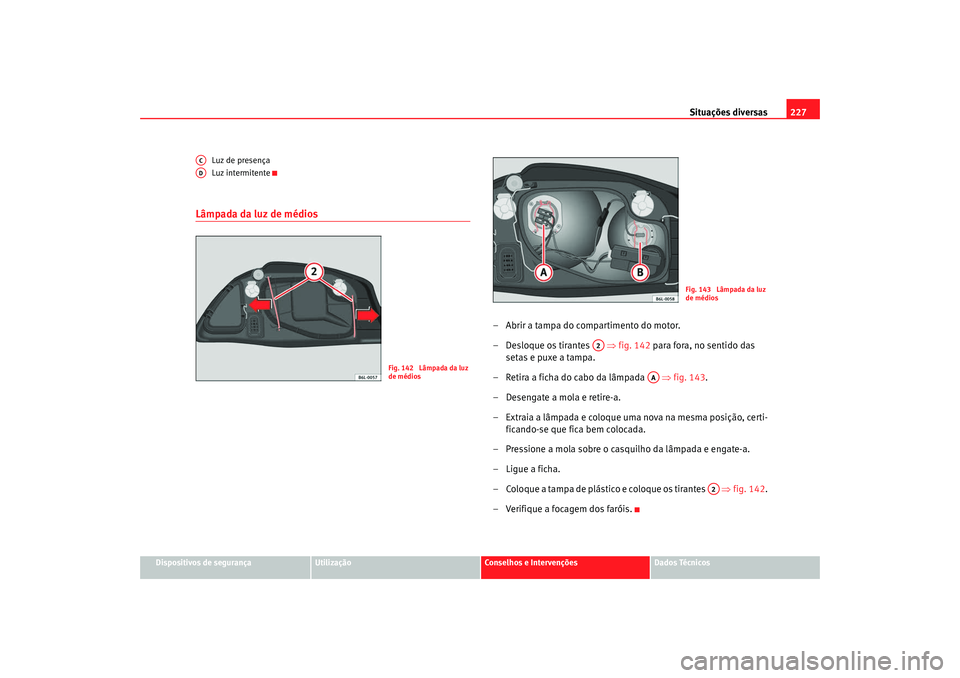

Fig. 142 Lâmpada da luz
de médios
Fig. 143 Lâmpada da luz
de médios
A2
AA
A2
COR_POR_0707 Seite 227 Freitag, 3. August 2007 9:15 09

Situações diversas
228Luz de máximos– Abrir a tampa do compartimento do motor. –
Desloque os tirantes ⇒ fig.
144 para fora, no sen tido das
setas e puxe a tampa.
– Retira a ficha do cabo da lâmpada ⇒fig. 145 .
– Desengate a mola e retire-a.
– Extraia a lâmpada e coloque uma nova na mesma posição, certi- ficando-se que fica bem colocada.
– Pressione a mola sobre o casquilho da lâmpada e engate-a.
–Ligue o cabo de ligação.
– Coloque a tampa de plástico e coloque os tirantes ⇒fig. 144.
– Verifique a focagem dos faróis.

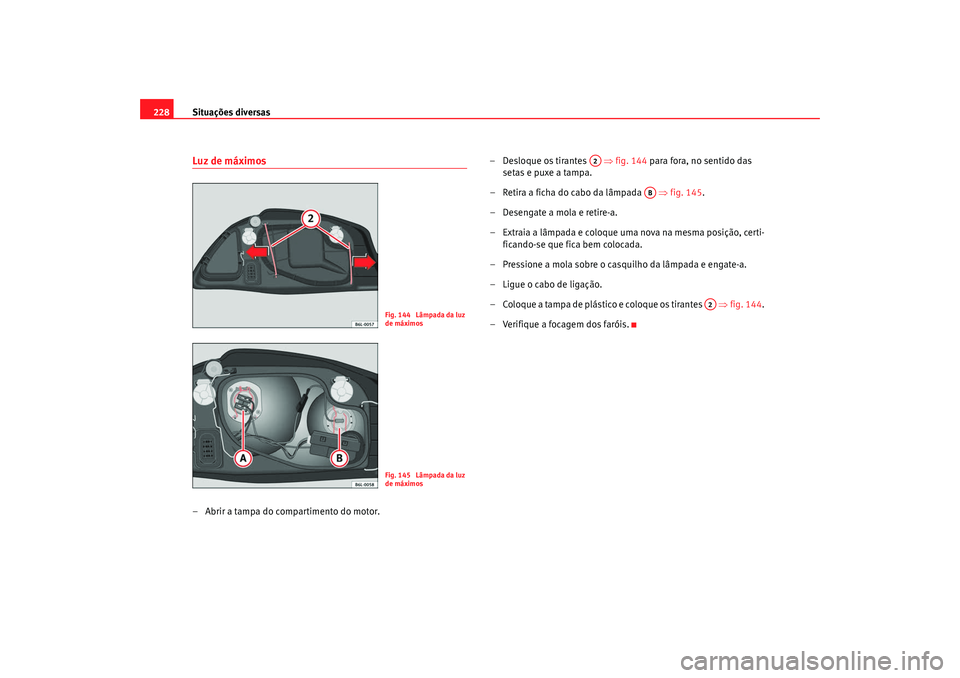

Fig. 144 Lâmpada da luz
